Besoin d'une presse géante? La S24 est la presse à injecter de tous les records !
Conçue pour la fabrication d'isolateurs haute tension (550 kV), cette presse est parmi les plus grandes fabriquées par REP.
Les dimensions des pièces à injecter expliquent le gigantisme de la presse: 660 mm de diamètre, 2600 mm de long moulés en une seule passe.
La production d'un isolateur complet s'effectue donc en un ou deux cycles, augmentant significativement la productivité et la fiabilité des pièces.

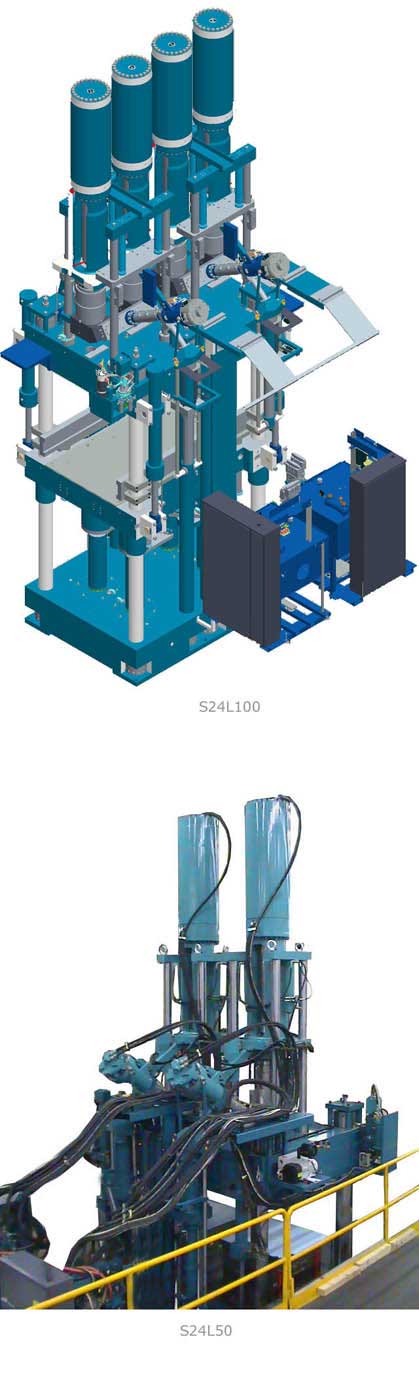

La S24 existe en L50 ou L100
Caractéristiques techniques S24L50
| Unité de fermeture | ||
| Force de fermeture | kN | 24 000 |
| Course d'ouverture | mm | 900 |
| Verrouillage maxi, utile | mm | 21 |
| Distance entre plateaux | 2015 | |
| Distance entre colonnes de guidage | mm | 1680 X (2 x 840) |
| Moules : épaisseur mini/maxi | mm | |
| sans plateau coulissant | 650 / 1090 | |
| Plateaux chauffants : | | |
| Largeur x longueur | mm | 1500 x 3000 |
| Unité injection | 2 unités d'injection | |
| Plastification L/D =15 | ||
| Diamètre de la vis | mm | 56 |
| Vitesse de rotation boudineuse | t/mn | 0 - 140 |
| Puissance chauffage (400 V) | kW | 6,4 x 2 |
| Injection | ||
| Volume d'injection | cm3 | 25 000 x 2 |
| Pression d'injection | bar | 1500 |
| Puissance chauffage (400 V) | kW | 12,6 |
| Unité hydraulique | ||
| Type de pompe | débit variable | |
| Débit en charge | 1/mn | 138 x 2 |
| Pression de service | bar | 250 |
| Puissance moteur | kW | 55 x 2 |
| Capacité réservoir | l | 400 x 2 |
| Encombrement | ||
| Largeur x profondeur au sol | mm | 5600 x 4000 |
| Hauteur maxi | mm | 7622 |
